Из каких компонентов состоит радар Baron?

Погодный радар - важнейший инструмент метеорологических служб, позволяющий улучшить мониторинг и прогнозирование погоды, а также предупреждать о наступлении сильных погодных явлений. Одним из самых замечательных аспектов работы радара является его способность "видеть" за пределами того, что мы наблюдаем.

Благодаря своим широким возможностям радар может определять погодные условия даже на расстоянии многих километров, что дает метеорологам преимущество при своевременном оповещении о таких серьезных погодных явлениях, как наводнения, торнадо и грозы. Эта бесценная технология позволяет населению подготовиться и принять необходимые меры предосторожности, что в перспективе может спасти жизни людей.

Поскольку радары могут быть дорогостоящим компонентом коллективного инструментария агентства, важно понимать, из каких частей состоят эти мощные приборы. При надлежащем обслуживании радары Baron будут работать 10-20 с лишним лет, поэтому очень важно знать, что эти инвестиции в конечном итоге являются надежным решением.

Башня

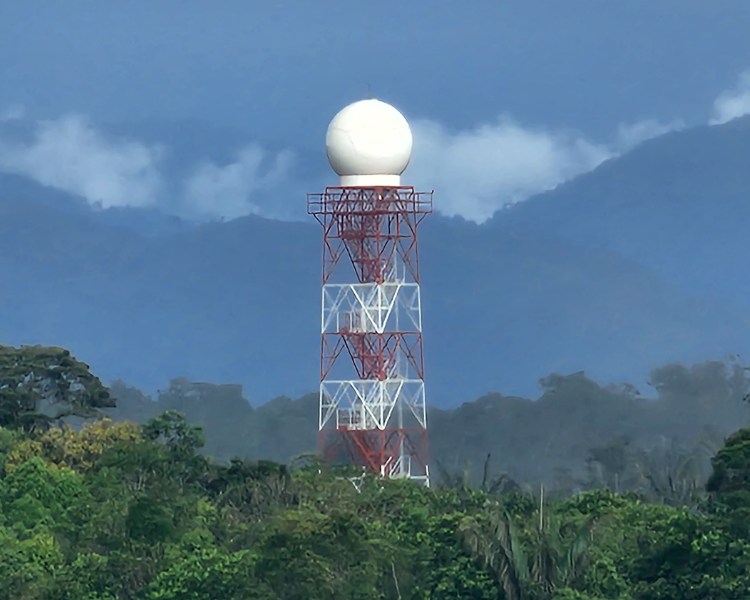

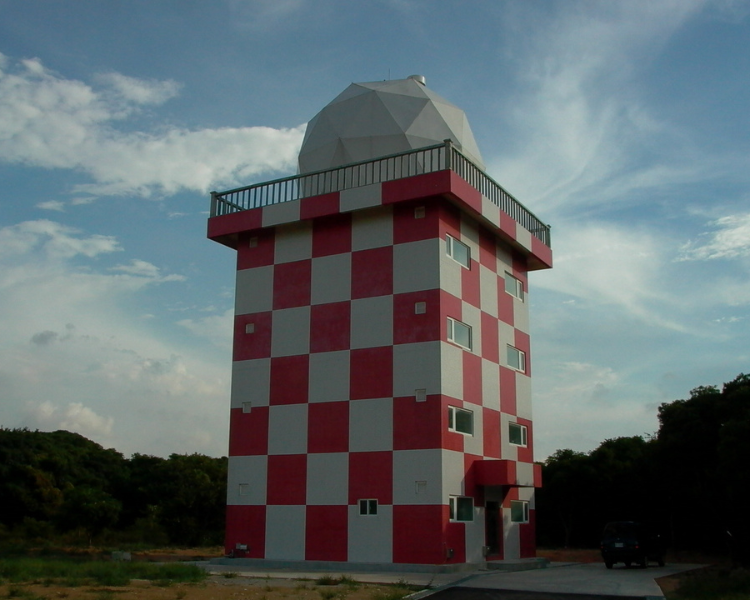

Башня - это структурный фундамент для радара. Конструкция башни, обеспечивающая устойчивость радара, обеспечивает его высоту, чтобы свести к минимуму локальные блокировки сигнала или РЧ-излучения от таких факторов, как рельеф местности, здания, растительность и другие предметы. Стабильность очень важна, если учесть, что антенна постоянно вращается, меняя скорость и высоту. Движение или вибрация на вершине башни снизит качество данных. Хотя антенна радара и ее компоненты могут быть установлены на вершине здания, необходимо учитывать многие факторы окружающей среды, конструкции и препятствия.

При этом необходимо учитывать высоту башни, так как высота обычно определяется тем, насколько сильно она загромождена или какие объекты находятся непосредственно вокруг башни и антенны. Вышки должны быть не менее 5 метров, а их высота может достигать 30 с лишним метров, но это влияет на стоимость. Компания Baron может предоставить услуги как для отдельно стоящих башен, так и для башен, расположенных на здании.

Радом

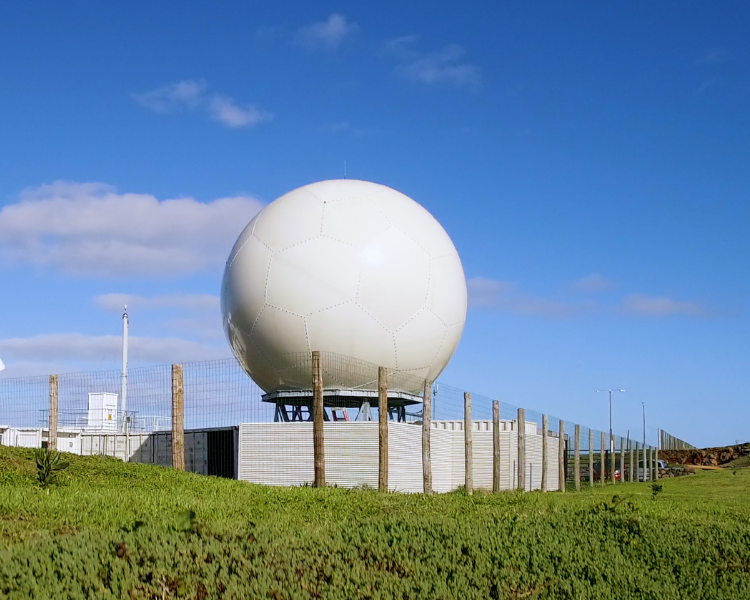

Радом - это сферический корпус, расположенный на башне или крыше радарной установки. Этот корпус должен быть больше антенны, чтобы обеспечить свободное перемещение антенны внутри купола. Этот критически важный компонент защищает каждый элемент внутри своей среды и является прозрачным для луча радара. Купол также является гидрофобным, то есть отталкивает воду, поскольку любые осадки на куполе могут негативно повлиять на исходящие и входящие сигналы или электромагнитные импульсы. Кроме того, купол защищает антенну от ветра и солнца, увеличивая срок службы радара на несколько лет.

Верхняя пластина башни

Верхняя плита - это платформа, на которой закреплены пьедестал и радиокупол башни. Эта важная деталь обеспечивает стабильную опору и базу для технического обслуживания. В верхней пластине имеется люк, обеспечивающий легкий доступ к внутренней части купола для периодического обслуживания или замены деталей. Платформа имеет предварительно просверленные монтажные отверстия, соответствующие башне, пьедесталу и радиокуполу.

Пьедестал

Пьедестал - это вертикальная опора, которая поддерживает и вращает антенну внутри купола и является осью для движения всей антенной системы. В то время как радиокупол неподвижен, вся антенна, установленная на ней электроника и другие компоненты, расположенные за антенной, постоянно вращаются на постаменте.

Контроллер

Устройство, управляющее движением антенн, называется контроллером. Это оборудование управляет двигателями в пьедестале для перемещения по азимуту и высоте, что позволяет использовать такие важные режимы работы, как объемное сканирование. Контроллер может наклонять антенну и поворачивать ее шесть раз в минуту или даже быстрее. Компания Baron разработала компоненты контроллера для удобства обслуживания и ремонта.

Антенна

Антенна радара передает радиоволны в сфокусированном направлении, которые отражаются от объектов на его пути, и принимает эхо, которое возвращается обратно. Антенны бывают разных размеров для каждого диапазона, а радарные антенны обычно изогнуты, чтобы направить луч толщиной с карандаш на заданной частоте для максимальной чувствительности и разрешения. Более крупные На более низких частотах (S-диапазон) для эквивалентного усиления требуются более крупные антенны.

Оцифровщик находится внутри антенно-монтажного электронного блока (AME). AME преобразует радиочастотную или электромагнитную энергию в цифровой сигнал, который может быть интерпретирован процессором. Он расположен на задней стороне антенны, чтобы минимизировать потерю сигнала за счет исключения использования волновода, спускающегося к укрытию в нижней части антенны, что позволяет максимизировать чувствительность.

Волновод

Волновод - это полая проводящая металлическая труба, которая направляет радиолокационные импульсы между передатчиком и фидхорном антенны. Затем импульс передается на параболическую антенну и отражается в атмосферу. Возвращенные импульсы направляются в AME, где находится приемник/оцифровщик. Возвращенные импульсы направляются в AME, где находится приемник/оцифровщик. После оцифровки радиосигнала он отправляется в убежище по оптоволоконному кабелю. Это исключает любые дальнейшие потери данных при возвращении сигнала, где он отправляется на обработку.

Передатчик

Передатчик создает электромагнитные импульсы, которые излучаются антенной радара. Передатчик очень важен, так как он обеспечивает высочайшее качество импульсов, поэтому и данные, поступающие обратно, имеют оптимальное качество для обработки и отображения. Поскольку в нем также находится высоковольтный источник питания, для защиты обслуживающего персонала от поражения электрическим током предусмотрены защитные устройства.

Для поддержания влажности и температуры в пределах, необходимых для максимальной производительности и долговечности, требуется климатическая среда. Компания Baron предлагает магнетронные и клистронные передатчики мощностью от 250 киловатт до более чем миллиона ватт. Поскольку избыточный климат-контроль является предпочтительным для обеспечения постоянной работы, компания Baron включает избыточный климат-контроль в наши конструкции убежищ.

Сигнальный процессор

Сигнальный процессор получает цифровые радиолокационные сигналы от AME для получения радиолокационных данных. Именно здесь оцифрованный сигнал поступает в укрытие и затем обрабатывается для создания различных двухполюсных движений для отображения и интерпретации конечным пользователем.

Все эти вертикальные и горизонтальные импульсы, передаваемые в процессор, имеют решающее значение для анализа и раннего предупреждения.

ИБП

ИБП, или источник бесперебойного питания, временно обеспечивает резервное питание в случае потери основного питания. ИБП может питать радар в течение нескольких минут до запуска резервного генератора, гарантируя работу радара и получение данных при внезапном отключении или снижении мощности. Компания Baron предоставляет спецификации, чтобы можно было подобрать ИБП нужного размера.

Связь/пропускная способность

Современные радары с двойной полярностью могут предоставить конечному пользователю невероятное количество данных. Эти данные должны быть доставлены с места расположения радара в метеорологический центр для отображения и анализа. Для обеспечения полной доступности данных для конечного пользователя требуется сетевое соединение со скоростью не менее 10 Мбит/с. Более высокая пропускная способность предпочтительна.

Радар никогда не делает перерыва

Эта технология работает круглосуточно, непрерывно сканируя небо и информируя метеорологов о постоянно меняющихся погодных условиях. Обеспечивая постоянный поток актуальной информации, радар помогает синоптикам уточнять свои прогнозы, что приводит к более точным и надежным прогнозам. Узнайте больше о создании лучшего радара,опциях радара, подавлении помех и других решениях, которые может предложить компания Baron!
